Multimètre PCE-ODM 10

Marque: PCE Instruments

Référence : PCE-ODM 10

Qtt: 100 Disponible Livraison 7/10 jours

85,50 € TTC 90,00 € - 5%

71,25 € HT 75,00 € - 5%

Téléchargez la fiche produit en pdf : Téléchargez la fiche complete de ce matériel en PDF

Multimètre PCE-ODM 10

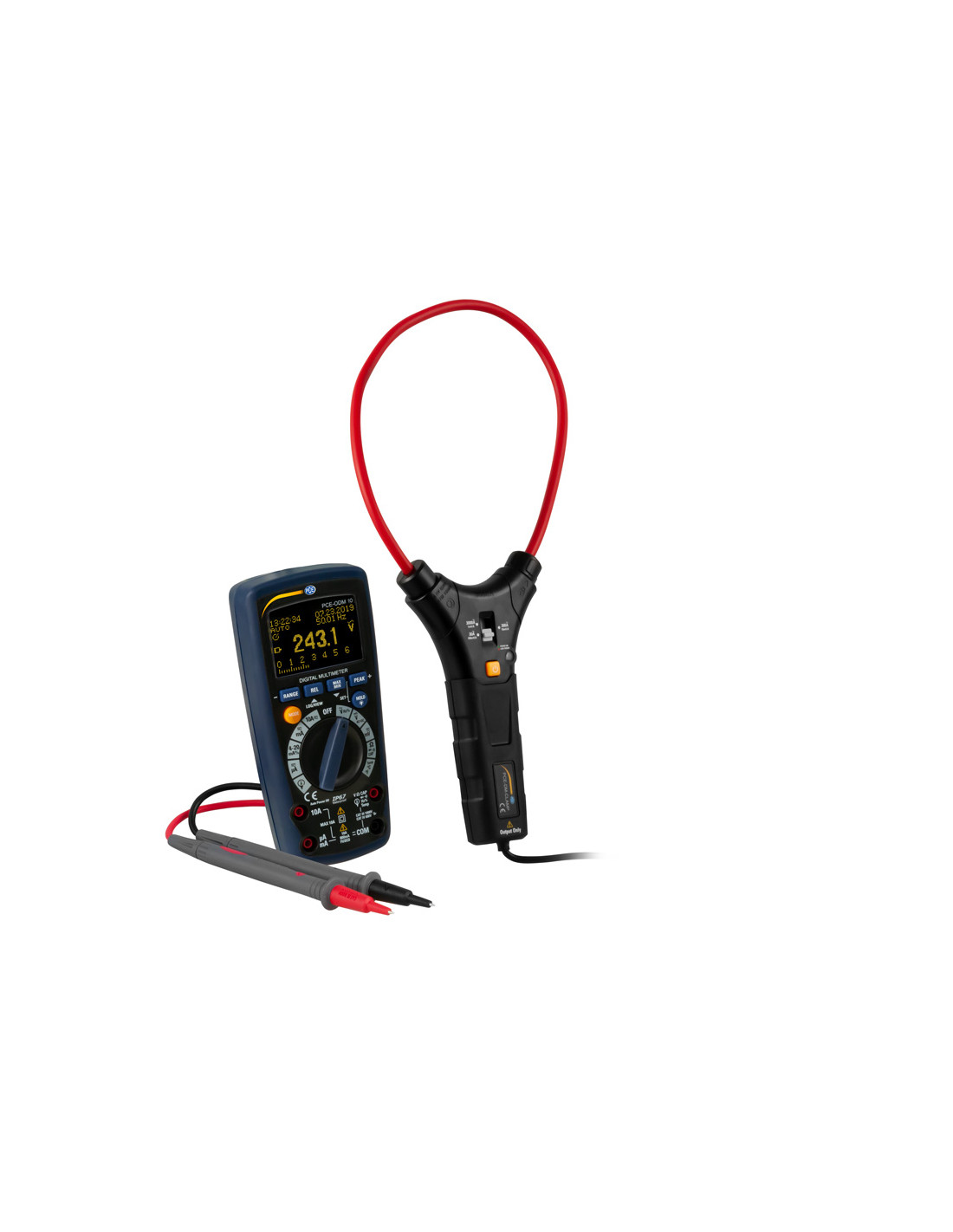

Multimetre avec écran OLED / Mesure jusqu'à 1000 V AC/DC / IP 67 / Bobine de Rogowski jusqu'à 3000 A incluse / Mesure des valeurs MIN, MAX, relative et de crête

Nos équipes d'expert de la mesure ont sélectionné pour vous cet instrument de mesure à la fois précis, robuste et en provenance de la marque PCE, acteur reconnu de la mesure.

Ce multimètre numérique dispose d'une sélection de plage automatique et manuelle ainsi que d'un écran OLED. Les valeurs sont affichées sur l'écran OLED de manière numérique jusqu'à 6000 positions, et sous forme d'un graphique à barres, ce qui permet de lire facilement les valeurs et de percevoir rapidement les variations.

Le multimètre numérique possède une protection et est conforme à la classe de protection CATIII 1000 V. Vous pouvez facilement sélectionner les fonctions au moyen des touches et du commutateur rotatif: DCV, ACV, DCA, ACA, ohms, diodes, continuité, capacité, fréquence et température. Le multimètre numérique mesure la tension jusqu'à 1000 V AC/DC. Vous pouvez mesurer le courant de manière directe jusqu'à 10 A AC/DC et avec la bobine de Rogowski jusqu'à 3000 A AC. La protection IP67 du boîtier du multimètre numérique permet une utilisation dans des milieux industriels défavorables.

Caractéristiques de ce multimètre PCE-ODM 10

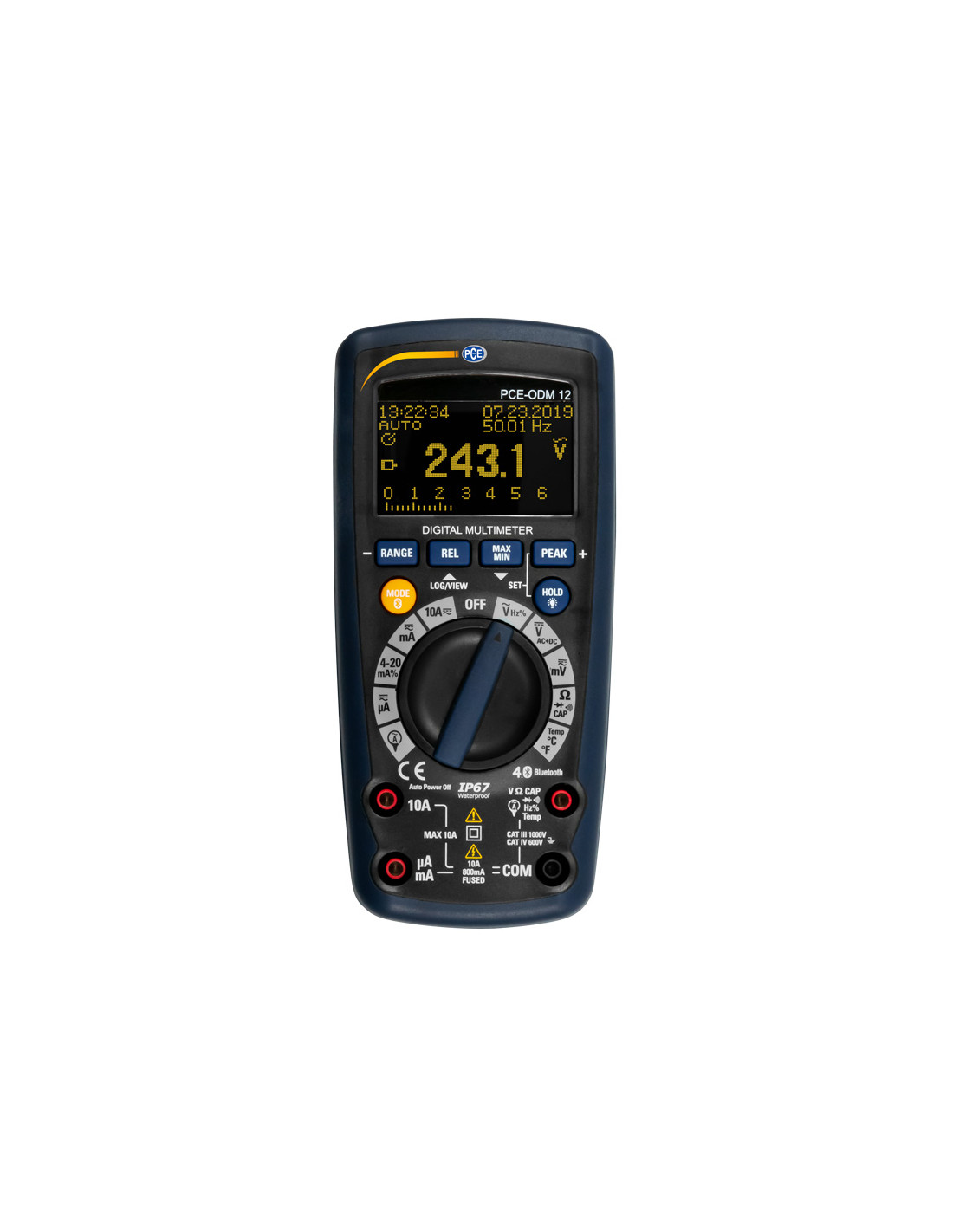

Écran OLED
Valeurs MIN, MAX et de crête
Fonction HOLD
Test de diodes
Test de continuité
Boucle de courant incluse
Sélection de plage automatique
Arrêt automatique

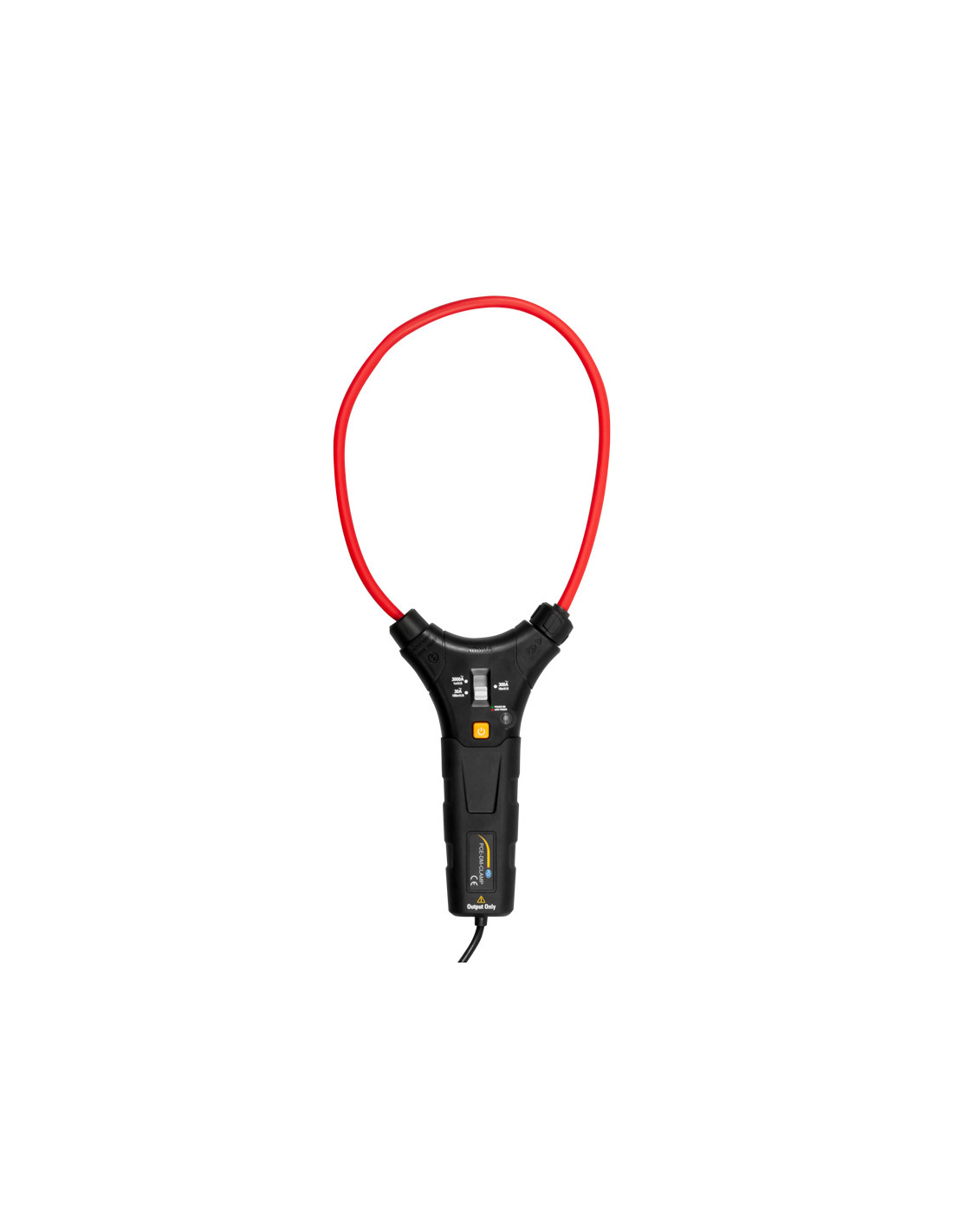

Bobine de Rogowski jusqu'à 3000 A AC incluse

Spécifications techniques de ce multimètre numérique

Paramètre	Plage	Résolution	Précision
Tension continue DC	60 mV 600 mV 6 V 60 V 600 V 1000 V	0,01 mV 0,1 mV 0,001 V 0,01V 0,1V 1 V	±(0,5% de la valeur + 5 chiffres) ±(0,5% de la valeur + 5 chiffres) ±(0,5% de la valeur + 5 chiffres) ±(0,5% de la valeur + 5 chiffres) ±(0,8% de la valeur + 5 chiffres) ±(0,8% de la valeur + 5 chiffres)
Tension alternative AC (TRMS)	60 mV 600 mV 6 V 60 V 600 V 1000 V	0,01 mV 0,1 mV 0,001 V 0,01V 0,1V 1 V	@50 ... 60 Hz: ± (1 % de la valeur + 5 chiffres) @50 ... 60 Hz: ± (1 % de la valeur + 5 chiffres) @61Hz ... 1 KHz: ± (3 % de la valeur + 5 chiffres) @61Hz ... 1 KHz: ± (3 % de la valeur + 5 chiffres) @61Hz ... 1 KHz: ± (3 % de la valeur + 5 chiffres) @61Hz ... 1 KHz: ± (3 % de la valeur + 5 chiffres)
Tension AC+DC TRMS	6 V 60 V 600 V 1000 V	0,001 V 0,01 V 0,1 V 1 V	@50Hz ... 1 KHz: ± (3 % de la valeur + 40 chiffres) @50Hz ... 1 KHz: ± (3 % de la valeur + 40 chiffres) @50Hz ... 1 KHz: ± (3 % de la valeur + 40 chiffres) @50Hz ... 1 KHz: ± (3 % de la valeur + 40 chiffres)
Courant continu DC	600 µA 6000 µA 60 mA 600 mA 6 A 10 A	0,1 µA 1 µA 0,01 mA 0,1 mA 0,001 A 0,01 A	±(1% de la valeur + 5 chiffres) ±(1% de la valeur + 5 chiffres) ±(1% de la valeur + 5 chiffres) ±(1% de la valeur + 8 chiffres) ±(1,5% de la valeur + 8 chiffres) ±(1,5% de la valeur + 8 chiffres)
Courant alternatif AC (TRMS)	600 µA 6000 µA 60 mA 600 mA 6 A 10 A	0,1 µA 1 µA 0,01 mA 0,1 mA 0,001 A 0,01 A	±(1,2% de la valeur + 5 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(1,5% de la valeur + 8 chiffres) ±(1,5% de la valeur + 8 chiffres)
4 ... 20 mA %	-25 ... 125 %	0,01 %	±50 chiffres
Courant alternatif AC par la bobine de Rogowski	30 A 300 A 3000 A	0,01 A 0,1 A 10 A	±(1,2% de la valeur + 10 chiffres) ±(1,2% de la valeur + 10 chiffres) ±(1,2% de la valeur + 10 chiffres)
Résistance	600 Ω 6 kΩ 60 kΩ 600 kΩ 6 MΩ 60 MΩ	0,1 Ω 0,001 kΩ 0,01 kΩ 0,1 Ω 0,001 MΩ 0,01 MΩ	±(1,2% de la valeur + 10 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(1,2% de la valeur + 5 chiffres) ±(2,5% de la valeur + 10 chiffres)
Fréquence	40 Hz ... 100 kHz	0,01 Hz ... 0,001 kHz	±0,5 % de la valeur
Cycle de travail	20 ... 80 %	0,1 %	±(1,2% de la valeur + 2 chiffres)
Capacité	999,9 nF 9,999 nF 999,9 nF 99,99 nF	0,1 nF 0,001 µF 0,1 µF 0,01 mF	±(1,2% de la valeur + 8 chiffres) ±(1,5% de la valeur + 8 chiffres) ±(1,5% de la valeur + 8 chiffres) ±(2,5% de la valeur + 20 chiffres)
Température avec thermoélément type K	-40 ... 600 °C 600 ... 1000 °C	0,1 °C 1 °C	±(1,5% de la valeur + 3°C) ±(1,5% de la valeur + 3°C)
Température avec thermoélément type K	-40 ... 600 °C 600 ... 1000 °C	0,1 °C 1 °C	±(1,5% de la valeur + 3°C) ±(1,5% de la valeur + 3°C)

Spécifications génériques
Isolement		Classe 2, double isolement
Boîtier		Plastique, protection IP67
Test de diodes		1,5 mA Courant de test 3 V DC Tension de circuit ouvert
Test de continuité		Signal sonore lorsque la résistance <50 Ω
Écran		OLED, 6000 chiffres
Actualisation des valeurs sur l'écran		3 Hz
Arrêt automatique		Après 30 minutes
Impédance d'entrée		30 MΩ AC/DC V
Comportement de réponse AC		TRMS
Largeur de bande AC		50 ... 1000 Hz
Alimentation		Multimètre numérique: pile de 9 V Bobine de Rogowski: 2 x piles de 1,5 V AAA
Fusibles		800 mA / 1000 V Flink (6,3 x 32 mm) 10 A / 1000 V Flink (10 x 38 mm)
Conditions de fonctionnement		0 ... 40 °C / < 70 % H.r.
Conditions de conservation		-10 ... 60 °C / < 80 % H.r.
Altitude maximum de fonctionnement		<2000 m au-dessus du niveau de la mer
Dimensions		170 x 79 x 50 mm
Poids		342 g
Sécurité		UL61010-1 v3 CAT IV 600 V CAT III 1000 V
Degré de contamination		2

Catégorie: Multimètre
Garantie: 1 an, retour atelier
Délai d'expédition: 48/72 heures
Type de mesure: Electricité
Conformités: CE
Marque: PCE

Le multimètre, également connu sous le nom de contrôleur universel, est un instrument de mesure électronique polyvalent incontournable pour tout professionnel ou amateur travaillant dans le domaine de l'électricité et de l'électronique. Il combine plusieurs fonctions essentielles de mesure en un seul appareil compact, offrant une précision et une commodité inégalées.

Fonctionnement : Le cœur du multimètre réside dans sa capacité à mesurer diverses grandeurs électriques. Il fonctionne en utilisant des circuits internes qui génèrent des signaux de test et mesurent la réponse du composant ou du circuit testé. Ces mesures sont ensuite affichées sur l'écran numérique, offrant ainsi des lectures précises et instantanées. Le multimètre peut mesurer des paramètres tels que :

La tension électrique (en volts) : Il permet de mesurer la tension présente dans un circuit électrique, qu'elle soit continue (DC) ou alternative (AC).
L'intensité électrique (en ampères) : Il évalue le courant qui circule à travers un composant ou un circuit.
La résistance électrique (en ohms) : Il détermine la résistance d'un composant, ce qui est crucial pour le diagnostic de pannes.
La continuité : Cette fonction émet un signal sonore lorsqu'un circuit est continu, facilitant ainsi la détection des circuits ouverts.
La capacité électrique (en farads) : Elle mesure la capacité de stockage d'énergie d'un composant, comme un condensateur.
La fréquence (en hertz) : Il permet de mesurer la fréquence d'un signal alternatif.

Les avantages d'un Multimètre

Polyvalence : Le multimètre est un outil polyvalent qui combine plusieurs fonctions de mesure essentielles en un seul appareil compact. Cela en fait l'outil idéal pour une grande variété d'applications électroniques.

Précision : Grâce à sa conception avancée et à ses circuits internes de haute qualité, le multimètre offre des mesures précises et fiables, essentielles pour le dépannage et la maintenance de composants électroniques.

Facilité d'utilisation : Les multimètres modernes sont conçus avec une interface conviviale et intuitive, rendant la mesure rapide et accessible même pour les débutants.

Sécurité : Les multimètres sont équipés de fonctions de sécurité telles que la protection contre les surcharges, les fusibles intégrés et les avertissements en cas de connexion incorrecte, assurant ainsi la sécurité de l'utilisateur et de l'équipement.

Portabilité : Les multimètres sont généralement compacts et légers, ce qui les rend faciles à transporter sur le terrain pour les professionnels en déplacement.

Le multimètre est un outil incontournable pour toute personne impliquée dans l'électronique et l'électricité. Sa polyvalence, sa précision et sa facilité d'utilisation en font un compagnon indispensable pour le dépannage, la maintenance et la conception de circuits électroniques. Pour des mesures précises et fiables, investir dans un multimètre de haute qualité est un choix judicieux. Pour plus d'informations sur les multimètres et d'autres outils de mesure électronique, n'hésitez pas à consulter notre catalogue sur appareildemesure.fr.

Foire aux questions (FAQ) sur les multimètres

Qu'est-ce qu'un multimètre et à quoi sert-il ?

Un multimètre est un appareil de mesure électronique polyvalent qui permet de mesurer différentes grandeurs électriques telles que la tension (voltage), le courant (ampérage) et la résistance (ohms). Certains modèles avancés peuvent également mesurer la fréquence, la température, la capacité (condensateurs) ou encore tester les diodes.

Utilisé aussi bien par les électriciens, techniciens, ingénieurs que par les bricoleurs, le multimètre est indispensable pour diagnostiquer et tester les circuits électriques, assurer la sécurité des installations, ou encore réaliser des travaux de maintenance.

Quelle est la différence entre un multimètre analogique et un multimètre numérique ?

Multimètre analogique : Affiche les valeurs à l'aide d'une aiguille sur un cadran gradué. Il est plus sensible mais aussi plus difficile à lire avec précision.
Multimètre numérique (multimètre digital) : Affiche les résultats sous forme de chiffres sur un écran LCD. C’est le type le plus courant aujourd’hui, car il est plus précis, plus fiable et plus facile à utiliser.

Comment choisir un multimètre adapté à mes besoins ?

Voici quelques critères à considérer pour bien choisir un multimètre :

Type d’usage : professionnel, domestique, scolaire…
Fonctionnalités nécessaires : tension AC/DC, courant, résistance, test de continuité, mesure de température, etc.
Plages de mesure : doivent être adaptées à vos besoins en électricité.
Sécurité : vérifiez les normes CAT II, CAT III ou CAT IV selon l’environnement d’utilisation.
Ergonomie : affichage clair, rétroéclairage, maintien en main, fonctions automatiques.
Budget : les prix varient de quelques dizaines à plusieurs centaines d’euros selon les marques et fonctionnalités.

Puis-je utiliser un multimètre pour mesurer une prise électrique domestique ?

Oui, à condition de suivre des précautions de sécurité strictes. Utilisez un multimètre CAT II ou supérieur et placez les sondes dans les bonnes bornes. En mode AC (courant alternatif), vous pouvez mesurer la tension d’une prise standard (généralement autour de 230 V en France).

Quelle est la signification des catégories de sécurité CAT I, CAT II, CAT III et CAT IV ?

Ces catégories indiquent le niveau de protection du multimètre en cas de surtension :

CAT I : équipements basse tension ou électroniques (peu courant)
CAT II : appareils branchés sur les prises secteur (usage domestique)
CAT III : équipements d’installation fixe (tableaux électriques)
CAT IV : source principale d'alimentation (utilisé par les professionnels dans les milieux industriels ou urbains)

Le multimètre peut-il mesurer la capacité d'une batterie ?

Oui, certains multimètres permettent de mesurer la tension d’une batterie pour vérifier son état de charge. Pour cela, il suffit de régler le multimètre sur le mode voltmètre DC (courant continu) et de connecter les sondes aux bornes de la batterie.

Qu’est-ce que la fonction test de continuité sur un multimètre ?

Le test de continuité permet de vérifier si un circuit est fermé (continu) ou interrompu. Si le circuit est complet, le multimètre émet généralement un bip sonore. C’est très utile pour détecter des fils coupés ou des connexions défectueuses.

Quelle est la différence entre un voltmètre, un ampèremètre et un ohmmètre ?

Ces appareils sont en fait des fonctions que l’on retrouve dans un multimètre :

Voltmètre : mesure la tension (en volts)
Ampèremètre : mesure le courant (en ampères)
Ohmmètre : mesure la résistance (en ohms)

Le multimètre regroupe ces trois instruments en un seul boîtier.

Proposez-vous des multimètres professionnels et des modèles pour débutants ?

Oui, notre catalogue comprend une large sélection de multimètres pour tous les niveaux et tous les budgets. Que vous soyez électricien professionnel, technicien en électronique, ou bricoleur amateur, vous trouverez un appareil adapté à vos besoins sur appareildemesure.fr.
