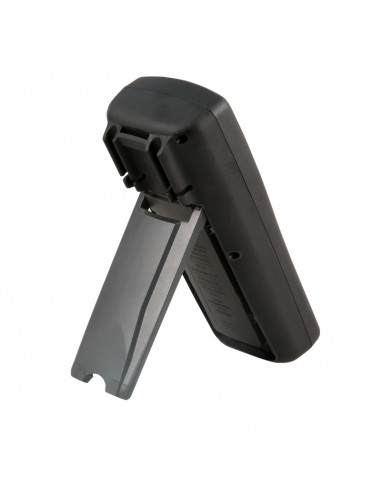

Multimètre PCE-ITM 20

Marque: PCE Instruments

Référence : PCE-ITM 20

Qtt: 100 Disponible Livraison 7/10 jours

438,90 € TTC 462,00 € - 5%

365,75 € HT 385,00 € - 5%

Téléchargez la fiche produit en pdf : Téléchargez la fiche complete de ce matériel en PDF

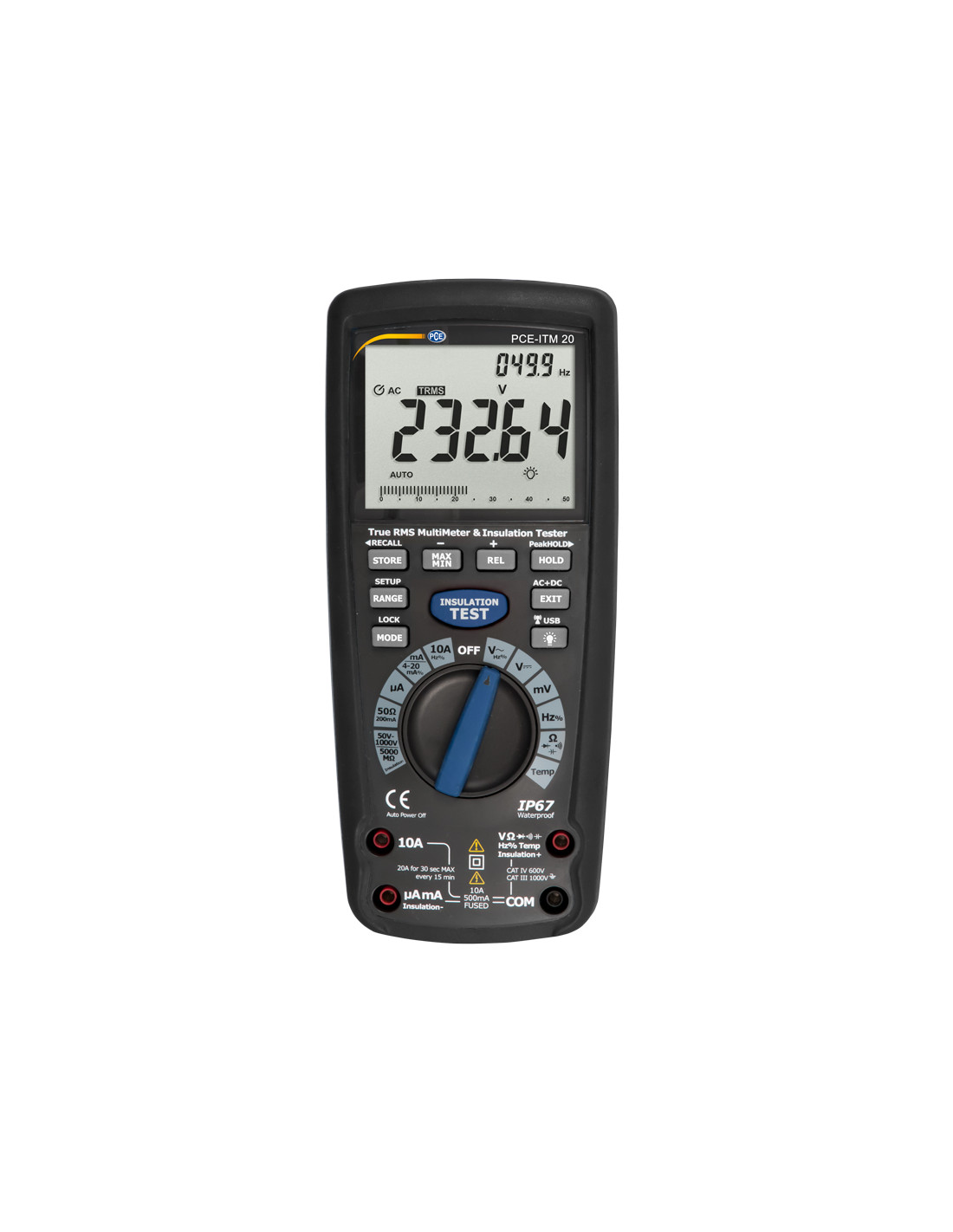

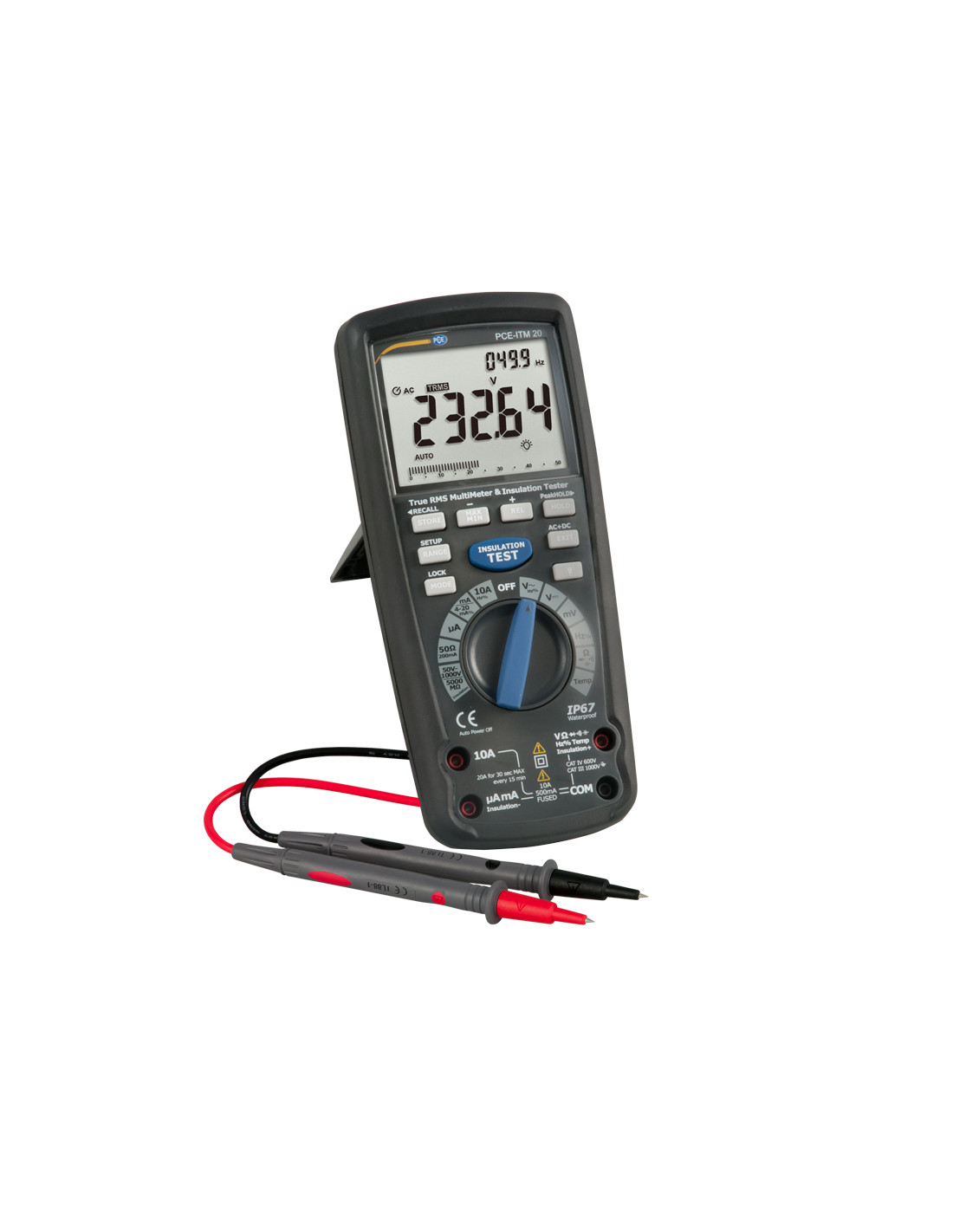

Multimètre PCE-ITM 20

Le multimètre d'isolation PCE-ITM 20 réunit dans un seul appareil, un multimètre aux vastes fonctions et un appareil de mesure de l'isolation. En plus de mesurer les paramètres de base comme la tension, le courant y la résistance, le multimetre d'isolation est conçu pour mesurer la fréquence et la capacité.

Nos équipes d'expert de la mesure ont sélectionné pour vous cet instrument de mesure à la fois précis, robuste et en provenance de la marque PCE, acteur reconnu de la mesure.

Ce multimètre propose :

Sélection de plage automatique
Mesure de capacité
Intègre mesure d´isolation
Grand écran LCD rétroéclairé
Mémoire interne
Fonction Hold
IEC 1010, CAT III 1000 V, CAT IV 600 V
Mesure de fréquence

PCE-ITM 20 réunit dans un seul appareil, un multimètre aux vastes fonctions et un appareil de mesure de l'isolation. En plus de mesurer les paramètres de base comme la tension, le courant y la résistance, le multimètre d'isolation est conçu pour mesurer la fréquence et la capacité. L'envoi inclut un thermo-élément pour effectuer les mesures de la température. La sélection automatique de plage permet de travailler de façon rapide et fiable.

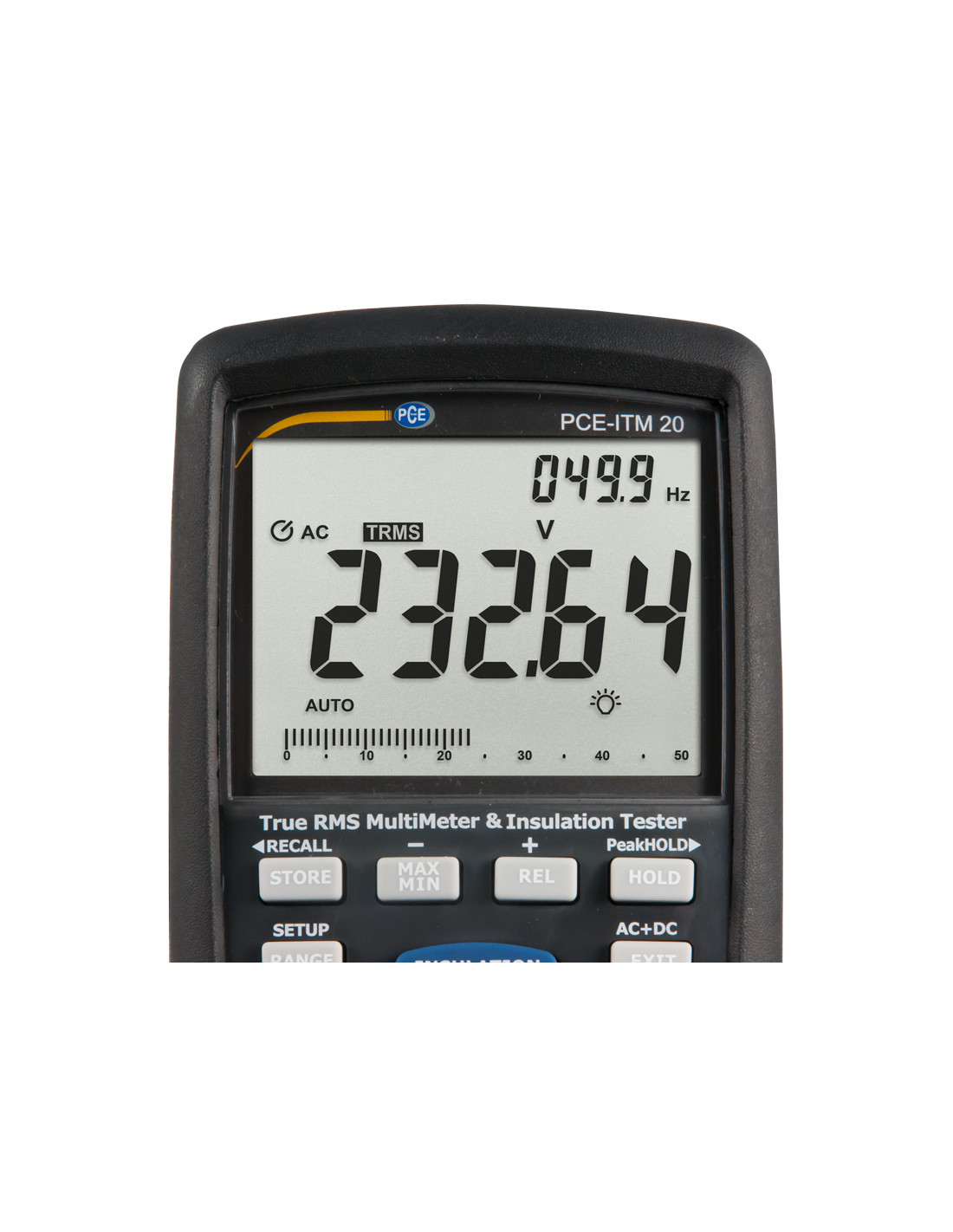

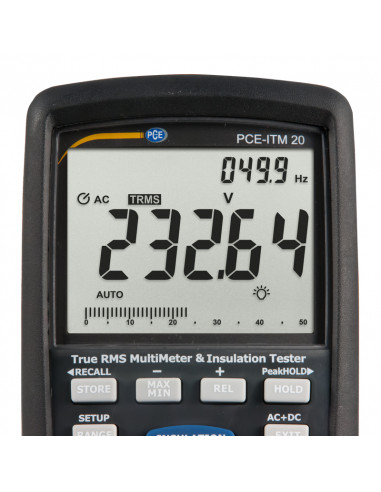

Le grand écran LCD rétroéclairé garantit une bonne lecture des valeurs. Ce multimètre se démarque par son appareil de mesure d'isolation intégré. Vous pouvez mesurer des résistances d'isolation jusqu'à 5000 MΩ (5 GΩ), en utilisant des tensions de test jusqu'à 1000 V. Le multimètre d'isolation mesure aussi directement les paramètres : Indice de Polarisation (PI) et Rapport d'Absorption Diélectrique (DAR). Il est ainsi possible d'analyser rapidement le degré d'isolation de l'élément à mesurer. Le multimètre d'isolation intègre une mémoire interne qui permet de récupérer sur l'écran.

Spécifications techniques :

Mesure d'isolation
Tension de test / Courant de test	Plage	Résolution	Précision
50 V / 1 mA @ 50 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (4 % + 20 chiffres)
	5 ... 50 MΩ	0,001 MΩ	± (4 % + 20 chiffres)
	50 ... 500 MΩ	0,01 MΩ	± (4 % + 20 chiffres)
	500 ... 1000 MΩ	0,1 MΩ	N'est pas spécifiée
125 V / 1 mA @ 125 kΩ	0,01 ... 5 MΩ	0,001 MΩ	± (2 % + 20 chiffres)
	5 .... 50 MΩ	0,001 MΩ	± (2 % + 20 chiffres)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 chiffres)
	500 .... 5000 MΩ	0,1 MΩ	± (4 % + 20 chiffres)
250 V / 1 mA @ 250 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 chiffres)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 chiffres)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 chiffres)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 chiffres)
500 V / 1 mA @ 500 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 chiffres)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 chiffres)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 chiffres)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 chiffres)
1000 V / 1 mA @ 1000 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 chiffres)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 chiffres)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 chiffres)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 chiffres)
Courant de court-circuit	<1,5 mA

Multimètre
Grandeur	Plage	Résolution	Précision (de la valeur)
Tension continue	50 mV	0,001 mV	± (0,06 % + 20 chiffres)
	500 mV	0,01 mV	± (0,06 % + 6 chiffres)
	5 V	0,0001 V	± (0,06 % + 4 chiffres)
	50 V	0,001 V	± (0,06 % + 4 chiffres)
	500 V	0,01 V	± (0,06 % + 4 chiffres)
	1000 V	0,1 V	± (0,1 % + 3 chiffres)
Tension alternative AC + DC 50 .... 1000 Hz	50 mV	0,001 mV	± (1 % + 50 chiffres)
	500 mV	0,01 mV	± (1 % + 50 chiffres)
	5 V	0,0001 V	± (1 % + 30 chiffres)
	50 V	0,001 V	± (1 % + 30 chiffres)
	500 V	0,01 V	± (1 % + 30 chiffres)
	1000 V	0,1 V	± (1 % + 30 chiffres)
La précision indiquée se réfère à des tensions alternatives entre 5 et 100 % de la plage de mesure
Courant continu	500 µA	0,01 µA	± (0,5 % + 3 chiffres)
	5000 µA	0,1 µA	± (0,5 % + 3 chiffres)
	50 mA	0,001 mA	± (0,5 % + 3 chiffres)
	500 mA	0,01 A	± (0,5 % + 3 chiffres)
	10 A	0,001 A	± (0,5 % + 3 chiffres)
Courant alternatif AC + DC 50 .... 1000 Hz	500 µA	0,01 µA	± (1% + 30 chiffres)
	5000 µA	0,1 µA	± (1% + 30 chiffres)
	50 mA	0,001 mA	± (1% + 30 chiffres)
	500 mA	0,01 A	± (1% + 30 chiffres)
	10 A	0,001 A	± (1% + 30 chiffres)
La précision indiquée se réfère à des courants alternatifs entre 5 et 100 % de la plage de mesure
Résistance	50 Ω	0,01 Ω	± (0,2 % + 20 chiffres)
	500 Ω	0,1 Ω	± (0,1 % + 10 chiffres)
	5 kΩ	0,0001 kΩ	± (0,1 % + 3 chiffres)
	50 kΩ	0,001 kΩ	± (0,1 % + 3 chiffres)
	500 kΩ	0,01 kΩ	± (0,1 % + 3 chiffres)
	5 MΩ	0,001 MΩ	± (1 % + 10 chiffres)
	50M Ω	0,001 MΩ	± (1,5 % + 50 chiffres)
Capacité	50 nF	0,001 nF	± (1,5 % + 50 chiffres)
	50 nF	0,01 nF	± (1,5 % + 10 chiffres)
	500 nF	0,1 nF	± (1,5 % + 10 chiffres)
	5 µF	0,001 µF	± (1,5 % + 5 chiffres)
	50 µF	0,01 µF	± (1,5 % + 5 chiffres)
	500 µF	0,1 µF	± (1,5 % + 5 chiffres)
	5 mF	0,001 mF	± (3 % + 30 chiffres)
	10 mF	0,01 mF	± (3 % + 30 chiffres)
Fréquence (Électrique)	50 Hz	0,001 Hz	± (0,02 % + 3 chiffres)
	500 Hz	0,01 Hz	± (0,02 % + 3 chiffres)
	5 kHz	0,0001 kHz	± (0,02 % + 3 chiffres)
	50 kHz	0,001 kHz	± (0,02 % + 3 chiffres)
	500 kHz	0,01 kHz	± (0,02 % + 3 chiffres)
	5 MHz	0,0001 MHz	± (0,02 % + 3 chiffres)
	50 MHz	0,001 MHz	± (0,02 % + 3 chiffres)
	100 MHz	0,01 MHz	N'est pas spécifiée
Sensibilité : 0,8 V RMS min @ 20% ... 80 % Duty Cycle < 100 kHz 5 V RMS min @ 20 % ... 80 % > 100 kHz

Fréquence (Électrique)	40 Hz ... 10 kHz	0,01 1 Hz ... 0,001 kHz	± (0,1 %)
Duty Cycle	0,1 ... 99,9 %	0,01 %	± (1,2 % + 2 chiffres)
Largeur d'impulsions	100 µS ... 100 ms ; Fréquence : 5 Hz ... 150 kHz
Température Thermo-élément type K	-58 ... 2462 °F	0,1 °F	± (0,5 % + 7 °F)
Température Thermo-élément type K	-50 ... 13350 °C	0,1 °C	± (0,5 % + 3,5 °C)
4 ... 20 mA %	-25 ... 125 %	0,01 %	± 50 chiffres
Résistance	50 Ω	0,001 Ω	± (1 % + 20 chiffres)
	500 Ω	0,01 Ω	± (1 % + 20 chiffres)
Tension à vide : 5 V ; Protection contre dépassement : 250 V

Spécifications génériques
Mémoire		9999 valeurs
Boîtier		Boîtier double, IP67 (étanche et résistant à la poussière)
Test de chute		2 m
Test de diodes		Courant de test 0,9 mA Tension à vide 2,8 V
Test de continuité		Signal sonore si résistance < 35 Ω Courant de test < 0,35 mA
Détection valeur maximum		Détection > 1ms
Capteur de température		Thermo-élément type K
Impédance d'entrée		Tension continue : > 10 MΩ Tension alternative : > 9 MΩ
Couplage AC		TRMS
Largeur de bande tension alternative		50 Hz ... 1 kHz
Facteur de crête		<3 con 500 V < 1,5 con 1000 V
Écran		LCD de 50000 chiffres avec graphique à barres, rétroéclairé
Arrêt		Après 15 minutes d'inactivité
Part de mesure / Actualisation sur écran		10 Hz
Alimentation		6 x piles de 1,5 V, type AA
Fusibles		mA, µA : 0,5 A / 1000 V céramique de type rapide A : 10 A / 1000 V céramique de type rapide
Conditions de fonctionnement		5 ... 40 °C / max 80 % H.r.
conditions de conservation		-20 ... 60 °C / max. 80 % H.r.
Altitude d'utilisation		Max. 2000 m
Poids		Environ 720 g
Dimensions		220 x 95 x 50 mm
Sécurité		EN61010-1 IEC 61010-1 Teil 2 (2001) CAT IV 600 V, CAT III 1000V UL 61010-1 Teil 2 (2004) CAN/CSA C22.2 No 6110-1 parte 2 (2004) UL 61010B-2-031 parte 1 (2003)

Catégorie: Multimètre
Garantie: 1 an, retour atelier
Délai d'expédition: 48/72 heures
Type de mesure: Electricité
Conformités: CE
Marque: PCE

Le multimètre, également connu sous le nom de contrôleur universel, est un instrument de mesure électronique polyvalent incontournable pour tout professionnel ou amateur travaillant dans le domaine de l'électricité et de l'électronique. Il combine plusieurs fonctions essentielles de mesure en un seul appareil compact, offrant une précision et une commodité inégalées.

Fonctionnement : Le cœur du multimètre réside dans sa capacité à mesurer diverses grandeurs électriques. Il fonctionne en utilisant des circuits internes qui génèrent des signaux de test et mesurent la réponse du composant ou du circuit testé. Ces mesures sont ensuite affichées sur l'écran numérique, offrant ainsi des lectures précises et instantanées. Le multimètre peut mesurer des paramètres tels que :

La tension électrique (en volts) : Il permet de mesurer la tension présente dans un circuit électrique, qu'elle soit continue (DC) ou alternative (AC).
L'intensité électrique (en ampères) : Il évalue le courant qui circule à travers un composant ou un circuit.
La résistance électrique (en ohms) : Il détermine la résistance d'un composant, ce qui est crucial pour le diagnostic de pannes.
La continuité : Cette fonction émet un signal sonore lorsqu'un circuit est continu, facilitant ainsi la détection des circuits ouverts.
La capacité électrique (en farads) : Elle mesure la capacité de stockage d'énergie d'un composant, comme un condensateur.
La fréquence (en hertz) : Il permet de mesurer la fréquence d'un signal alternatif.

Les avantages d'un Multimètre

Polyvalence : Le multimètre est un outil polyvalent qui combine plusieurs fonctions de mesure essentielles en un seul appareil compact. Cela en fait l'outil idéal pour une grande variété d'applications électroniques.

Précision : Grâce à sa conception avancée et à ses circuits internes de haute qualité, le multimètre offre des mesures précises et fiables, essentielles pour le dépannage et la maintenance de composants électroniques.

Facilité d'utilisation : Les multimètres modernes sont conçus avec une interface conviviale et intuitive, rendant la mesure rapide et accessible même pour les débutants.

Sécurité : Les multimètres sont équipés de fonctions de sécurité telles que la protection contre les surcharges, les fusibles intégrés et les avertissements en cas de connexion incorrecte, assurant ainsi la sécurité de l'utilisateur et de l'équipement.

Portabilité : Les multimètres sont généralement compacts et légers, ce qui les rend faciles à transporter sur le terrain pour les professionnels en déplacement.

Le multimètre est un outil incontournable pour toute personne impliquée dans l'électronique et l'électricité. Sa polyvalence, sa précision et sa facilité d'utilisation en font un compagnon indispensable pour le dépannage, la maintenance et la conception de circuits électroniques. Pour des mesures précises et fiables, investir dans un multimètre de haute qualité est un choix judicieux. Pour plus d'informations sur les multimètres et d'autres outils de mesure électronique, n'hésitez pas à consulter notre catalogue sur appareildemesure.fr.

Foire aux questions (FAQ) sur les multimètres

Qu'est-ce qu'un multimètre et à quoi sert-il ?

Un multimètre est un appareil de mesure électronique polyvalent qui permet de mesurer différentes grandeurs électriques telles que la tension (voltage), le courant (ampérage) et la résistance (ohms). Certains modèles avancés peuvent également mesurer la fréquence, la température, la capacité (condensateurs) ou encore tester les diodes.

Utilisé aussi bien par les électriciens, techniciens, ingénieurs que par les bricoleurs, le multimètre est indispensable pour diagnostiquer et tester les circuits électriques, assurer la sécurité des installations, ou encore réaliser des travaux de maintenance.

Quelle est la différence entre un multimètre analogique et un multimètre numérique ?

Multimètre analogique : Affiche les valeurs à l'aide d'une aiguille sur un cadran gradué. Il est plus sensible mais aussi plus difficile à lire avec précision.
Multimètre numérique (multimètre digital) : Affiche les résultats sous forme de chiffres sur un écran LCD. C’est le type le plus courant aujourd’hui, car il est plus précis, plus fiable et plus facile à utiliser.

Comment choisir un multimètre adapté à mes besoins ?

Voici quelques critères à considérer pour bien choisir un multimètre :

Type d’usage : professionnel, domestique, scolaire…
Fonctionnalités nécessaires : tension AC/DC, courant, résistance, test de continuité, mesure de température, etc.
Plages de mesure : doivent être adaptées à vos besoins en électricité.
Sécurité : vérifiez les normes CAT II, CAT III ou CAT IV selon l’environnement d’utilisation.
Ergonomie : affichage clair, rétroéclairage, maintien en main, fonctions automatiques.
Budget : les prix varient de quelques dizaines à plusieurs centaines d’euros selon les marques et fonctionnalités.

Puis-je utiliser un multimètre pour mesurer une prise électrique domestique ?

Oui, à condition de suivre des précautions de sécurité strictes. Utilisez un multimètre CAT II ou supérieur et placez les sondes dans les bonnes bornes. En mode AC (courant alternatif), vous pouvez mesurer la tension d’une prise standard (généralement autour de 230 V en France).

Quelle est la signification des catégories de sécurité CAT I, CAT II, CAT III et CAT IV ?

Ces catégories indiquent le niveau de protection du multimètre en cas de surtension :

CAT I : équipements basse tension ou électroniques (peu courant)
CAT II : appareils branchés sur les prises secteur (usage domestique)
CAT III : équipements d’installation fixe (tableaux électriques)
CAT IV : source principale d'alimentation (utilisé par les professionnels dans les milieux industriels ou urbains)

Le multimètre peut-il mesurer la capacité d'une batterie ?

Oui, certains multimètres permettent de mesurer la tension d’une batterie pour vérifier son état de charge. Pour cela, il suffit de régler le multimètre sur le mode voltmètre DC (courant continu) et de connecter les sondes aux bornes de la batterie.

Qu’est-ce que la fonction test de continuité sur un multimètre ?

Le test de continuité permet de vérifier si un circuit est fermé (continu) ou interrompu. Si le circuit est complet, le multimètre émet généralement un bip sonore. C’est très utile pour détecter des fils coupés ou des connexions défectueuses.

Quelle est la différence entre un voltmètre, un ampèremètre et un ohmmètre ?

Ces appareils sont en fait des fonctions que l’on retrouve dans un multimètre :

Voltmètre : mesure la tension (en volts)
Ampèremètre : mesure le courant (en ampères)
Ohmmètre : mesure la résistance (en ohms)

Le multimètre regroupe ces trois instruments en un seul boîtier.

Proposez-vous des multimètres professionnels et des modèles pour débutants ?

Oui, notre catalogue comprend une large sélection de multimètres pour tous les niveaux et tous les budgets. Que vous soyez électricien professionnel, technicien en électronique, ou bricoleur amateur, vous trouverez un appareil adapté à vos besoins sur appareildemesure.fr.
